การใช้และเก็บรักษาเครื่องมือประเภทอื่น ๆ เครื่องยิงตะปูชนิดใช้ลม

ทักษะการใช้และเก็บรักษาเครื่องมืออื่นประเภทอื่น ๆ [เครื่องยิงตะปูชนิดใช้ลม]
        ปัจจุบันได้มีการนำเครื่องยิงลวดยิงตะปู มาใช้กันอย่างแพร่หลาย กับงานยึดตรึงแทนการใช้ค้อน หรือเครื่องมือแบบใช้มือชนิดอื่น เครื่องมือเหล่านี้ที่ใช้มือทั้งแบบธรรมดา แบบใช้ลม และแบบใช้กระแสไฟฟ้า แต่แบบใช้ลมจะเป็นแบบที่นิยมกันมากที่สุด เครื่องมือเหล่านี้จะสามารถช่วยลดแรงงานลง เพิ่มความเร็วในการทำงานขึ้น และลดค่าใช้จ่ายลง
เครื่องยิงตะปู
        เครื่องยิงตะปู (nailers) ที่นิยมใช้กันอย่างแพร่หลายในปัจจุบันจะเป็นแบบลมชนิดใช้งานหนัก เครื่องมือตะปูชนิดนี้จะเป็นตะปูที่ติดกันเป็นแผง เมื่อต้องการใช้งานจะต้องใส่แผงตะปูนี้เข้าไปในแมกกาซีนของเครื่อง สามารถใช้ได้กับตะปูชนิดที่ใช้กับงานทั่วไป (common nail) หรือชนิดหัวกลม (finish nail) ตะปูที่ใช้อาจจะเป็นแบบธรรมดาหรือแบบชุบสังกะสีก็ได้ แต่หัวตะปูจะต้องเป็นแบบมาตรฐาน แต่หัวตะปูรูปตัวทีหรือรูปตัวแอลสามารถที่จะปรับใช้กับหัวขับของเครื่องยิง ตะปูเครื่องชนิดนี้ได้ดีกว่าแบบอื่นๆ เครื่องยิงตะปูแบบนี้ต้องการความดันลมสำหรับการทำงานเพียงเล็กน้อย ดังนั้นปั้มลมขนาดเล็กๆ ก็เพียงพอต่อการใช้งานจึงสะดวกต่อการเคลื่อนย้าย การใช้งานของเครื่องยิงตะปูแบบนี้กับงานต่างๆ

http://www.atom.rmutphysics.com/charud/oldnews/0/287/1/pic3/nail-gun/nail-gun5.jpg

ประเภทของเครื่องยิงตะปูใช้ลม (หรือเรียกสั้น ๆ ว่า “ปืนลม”)
อ้างอิงที่ : http://www.aor-udomsab-tools.com/article?id=39947&lang=th
เครื่องยิงตะปู...ที่ใช้คู่กับเครื่องปั้มลมมีอยู่2 ชนิดใหญ่ๆนะครับคือ
        1. เครื่องที่ใช้กับการยิงไม้
        2. เครื่องที่ใช้กับการยิงคอนกรีต

1.  เครื่องยิงตะปูใช้ลม ใช้กับการยิงไม้
           ปืนลม ชนิดนี้ใช้สำหรับยิงไม้ 2 ชิ้นขึ้นไป ให้ติดกัน  มีให้เลือกใช้หลายแบบ  ตามชนิดของไม้ และวัตถุประสงค์การใช้งาน  ซึ่งต้องพิจารณาในเรื่องของ “ลูกตะปู” ประกอบด้วยปืนลมที่อยู่ในประเภทนี้มีดังนี้

1.1      ปืนลม รุ่น F-30  และ  F-50

http://img.tarad.com/shop/b/brushcutter/img-lib/spd_20120723234129_b.jpg



           ใช้กับงาน ยิงโครงไม้  ไม้อัด  ไม้ไผ่  งานกรอบรูป  เฟอร์นิเจอร์  ตกแต่งภายใน  ยิงฝ้าเพดาน  กระเบื้องแผ่นเรียบ  งานคิ้ว  บัว  โครงมิเนียมบางๆ ฯลฯ  ใช้กับลูกตะปูแบบขาเดียว  ที่มีรหัสขึ้นด้วยตัวอักษร F ซึ่งจะมีความยาวตั้งแต่เบอร์  10 15  20  25  30 ....ถึง 50  ม.ม.  (รุ่น F-30  ใช้กับลูกตะปูที่มีความยาว 10-30 ม.ม.)  หัวลูกตะปูจะมีความกว้างประมาณ  2  ม.ม.    เมื่อยิงแล้วหัวตะปูจะฝังลงไปด้วยเหมาะกับงานที่ไม่ต้องการให้เห็นรอยยิง

1.2      ปืนลม  รุ่น  422J

http://www.phantippowertools.com/promotion/IMG_0305.jpg



             ใช้กับงาน  หวาย  เบาะหนัง  ส้นรองเท้า  กล่องกระดาษ  ผ้า  เครื่องหนัง  โครงไม้อัด  ลัง  แปรงปัด  ใช้ลูกตะปูเป็นแบบขาคู่ (U) สันลูกกว้าง  4  ม.ม.  จะมีรหัสขึ้นต้นด้วยตัวเลข 4…J  ซึ่งจะมีความยาวขาตั้งแต่เบอร์  06 ม.ม. -22 ม.ม.  (ความยาวของ ขาตะปู จะอยู่ระหว่าง 4...J  เช่น  ลูกตะปูรหัส  406J  หมายถึง ลูกตะปูขาคู่  สันลูกกว้าง 4  ม.ม.  ขายาว  6  ม.ม.

1.3      ปืนลม  รุ่น  1013J  และ 1022J

http://b2bthaistorage.blob.core.windows.net/upload/Product/5936/273766/VQ6J4KSD0TBZLNL.jpg



            ใช้กับงานยิงเบาะหนัง  เบาะบุพลาสติก  งานประดับตกแต่ง  ของเล่นเด็กที่ทำด้วยไม้  โครงไม้ ลัง  ต่อแผ่นไม้  แปรงปัด    ใช้ลูกตะปูแบบขาคู่ ( U ) สันลูกกว้าง  10  ม.ม.  รหัสของลูกตะปูจะขึ้นต้นด้วย  10....J  ขึ้นอยู่กับขนาดความยาวขาตะปู   ขาตะปูจะมีความยาวตั้งแต่เบอร์  04 – 22 ม.ม.  เช่น  1004J  1013J  1019J  1022J   ลูกตะปูขาคู่   เมื่อยิงไม้แล้วส่วนที่เป็นขา จะฝังอยู่ในไม้  ส่วนสันตะปูจะคร่อมอยู่บนไม้  มองเห็นเป็นเส้น  กว้างตามขนาดสันแต่ละอัน

1.4      ปืนยิงเข็มหมุด  ( PIN )

http://www.gison.com.tw/Templates/pic/m/air-needle-scaler-(3800bpm,-3mmx23),-pneumatic-pin-derusting-gun_GP-851G.jpg



             ใช้กับงาน ยิงงานฝีมือ  ของเล่นไม้  ไม้ไผ่  กรงนก  ปลอกคอหนัง หรือ พลาสติก  กล่องใส่เครื่องประดับ  ใช้ลูกตะปูขาเดี่ยว  ชนิดไม่มีหัว  ขนาด 0.6 ม.ม.  มีความยาวตั้งแต่  12  15  18 20  และ 25 ม.ม.  ขึ้นต้นด้วยคำว่า  PIN 12  -  PIN 25

1.5      ปืนลมยิงตะปูม้วน

http://img.tarad.com/shop/j/jsrroongruang/img-lib/spd_20101218113001_b.jpg



             ใช้ยิงพาเลต  ลักษณะลูกตะปูจะต่อกันเป็นม้วน  หัวตะปูแบนกลม ขนาดใหญ่  มีขนาดตั้งแต่  25 – 65  ม.ม.

2.  เครื่องยิงตะปูใช้ลม ใช้กับการยิงคอนกรีต
              ปืนลม ชนิดนี้จะมีขนาดใหญ่กว่าชนิดแรก  สามารถยิงได้ทั้งไม้แข็ง , คอนกรีต และโครงเหล็ก/อลูมิเนียม ที่ไม่หนามาก  เช่นโครงฝ้าเพดาน  ฉากทีบาร์  กรอบหน้าต่างประตูอลูมิเนียม  ปืนลม ชนิดนี้ที่นิยมใช้กันมีอยู่  2  รุ่น  คือ  ปืนยิงคอนกรีตตะปูเล็ก  รุ่น  FST-50  และปืนยิงคอนกรีตตะปูใหญ่  รุ่น ST-64  บางยี่ห้อใช้ชื่อรุ่นอย่างอื่น  แต่ให้สังเกตที่ตัวเลขข้างหลัง  ว่าเป็นรุ่น  50 หรือ 64  ข้อแตกต่างมีดังนี้
      2.1  ปืนยิงคอนกรีตตะปูเล็ก  รุ่น  FST-50

http://www.thaicarpenter.com/images/catalog_images/1343987058.jpg

             ใช้กับงานยิง  คอนกรีต  ไม้แข็ง  บัว  คิ้ว  กรอบตู้  ลัง  ฉากทีบาร์  โครงไม้เนื้อ พาเลต  ลูกตะปูจะมีขนาดแกนใหญ่  หัวตะปูกว้าง  3  ม.ม.  แกนตะปูมีทั้งกลมและเหลี่ยม ขนาด  1.8  ม.ม.  เมื่อยิงไปแล้วจะมีหัวตะปูโผล่ขึ้นมาให้เห็น  ลูกตะปูที่ใช้กับปืนลมชนิดนี้  มี 2 แบบ  ถ้ายิงไม้  ใช้ลูกตะปู รหัส  T  เช่น  T25  T50 ยิงคอนกรีต  ใช้ลูกตะปู  รหัส  FST เช่น  FST-10  FST-50 (สูงสุด 50 ม.ม.)

            2.2  ปืนยิงคอนกรีตตะปูใหญ่  รุ่น  ST-64

http://static.weloveshopping.com/shop/wuthardware/mkt_st64.jpg
             ใช้ยิงไม้ติดกับคอนกรีต  ไม้แข็ง  บัว  คิ้ว  ไม้เชอร์ร่า  พาเลต  โครงหลังคา  โครงไม้  บันได  งานตกแต่กภายในบ้าน  ลัง  กล่องไม้/กระดาษ   ลูกตะปูจะมีขนาดหัวตะปูกว้าง  7  ม.ม.  แกนตะปูกลม  เส้นผ่าศูนย์กลาง  2.2  ม.ม.  ยิงไม้จะใช้ลูกตะปู รหัส  WT เช่น WT-25  WT-57 WT-64    ถ้าใช้ยิงคอนกรีต  ลูกตะปูจะมี รหัส ST  เช่น  ST-25  ST-45  ST-50   (สูงสุด  64 ม.ม.)
             ชนิดของปืนลมที่ใช้กันทั่วๆไป    ก็จะมีประมาณที่กล่าวมานี้ ควรทำความรู้จักกับเครื่องมือชนิดนี้ว่ามีแบบไหนบ้าง แล้วแต่ละแบบเหมาะกับงานอะไร  เพื่อจะได้เลือกให้ถูกต้องกับการใช้และความเหมาะสมในลักษณะงาน
วัสดุ - อุปกรณ์ที่สำคัญในการใช้เครื่องมือยิงตะปูชนิดใช้ลม
1. ปั๊มลมสำหรับเครื่องยิงตะปูใช้ลม
ปั๊มลม สำหรับต่อกับ กาพ่นสี หรือปืนลมยิงตะปู ที่นิยมใช้โดยทั่วไปแบบปั๊มโรตารี่ ขนาด 50 ลิตร

http://www.108hardware.com/media/catalog/product/cache/1/image/9df78eab33525d08d6e5fb8d27136e95/h/e/hero-hr-3050.jpg

วิธีดูแลปั๊มลมให้ใช้งานได้นาน ๆ http://smr-marine.blogspot.com/2013/06/blog-post_2209.html ปั๊มลมหรือเครื่องอัดลม คือ อุปกรณ์บีบอัดอากาศจากบรรยากาศ เพื่อให้เกิดความดันสูงขึ้น และสามารถนำไปใช้ในรูปแบบหนึ่งของ ”พลังงาน” อากาศที่ถูกอัดสามารถนำไปใช้งานได้ดีเสมือนหนึ่งในสามทรัพยากรของโรงงาน การใช้งานลมได้รับความนิยมอย่างมากในลักษณะของการนำลมใช้เป็นตัวขับเครื่อง จักรต่างๆ เช่น ใช้ในงานเป่า งานพ่นสีหรืองานอื่นๆ ซึ่งมีคุณสมบัติที่เหมาะสมและหลากหลายตามความต้องการ แต่การที่เราจะนำปั๊มลมมาใช้งานให้เกิดประสิทธิภาพนั้นจะต้องมีการดูแลรักษา อย่างสม่ำเสมอไม่ว่าจะเป็นปั๊มลมชนิดไหนก็ตาม จะมีวิธีการดูแลรักษาคล้าย ๆ กัน คือ
      1.น้ำมันเครื่อง ต้องทำการเปลี่ยนถ่ายอย่างสมํ่าเสอ โดยสังเกตุจากช่องดูน้ำมันเครื่องด้านล่างของลูกสูบ น้ำมันต้องอยู่ระดับกลางช่อง จะต้องไม่มากเกินไปและไม่น้อยเกินไป เปลี่ยนถ่ายทุก 6 เดือน หรือทุก 1,000 ชั่วโมงใช้ น้ำมันเครื่องเบอร์ SAE 40
      2.สายพาน สายพานไม่ตึงหรือหย่อนจนเกินไป ต้องมีความการยืดหยุ่น ประมาณ1/2 นิ้ว ถ้าสังเกตุว่ามีการแตกร้าว ควรเปลี่ยนทันที
      3.กรองอากาศ ควรนำออกมาเป่าทำความสะอาดอย่างสมํ่าเสมอ ทุก 2 เดือน หรือเปลี่ยนทุกๆ 6 เดือน
      4.มอเตอร์ อย่าให้มอเตอร์โดนน้ำและความชื้น เช็ดทำความสะอาดไม่ให้มีเศษฝุ่นผงเกาะจนหนาเกินไปเพราะจะส่งผลต่อการระบาย ความร้อนในตัวมอเตอร์ ส่วนจุดต่อสายไฟต่างๆต้องตรวจดูว่ายึดติดแน่นหรือไม่ เพื่อไม่ให้เกิดการ spark ในระหว่างที่มอเตอร์ทำงาน
      5.ถังเก็บลม ถังเก็บลม ควรถ่ายน้ำที่ขังอยู่ภายในถังออกทุกๆวัน เพื่อป้องกันไม่ให้มีละอองน้ำออกมาในขณะใช้ลมและป้องกันสนิมที่จะเกิดขึ้น ภายในถังลม และควรวางปั๊มลมให้ห่างจากกำแพงประมาณ 30 ซ.ม.เพื่อการระบายความร้อนที่ดี
2. สายลมเครื่องยิงตะปูใช้ลม

http://www.igetweb.com/www/tpinterrubber/gallery/754268.jpg

ตัวอย่างสายลม PU แบบสปริง พร้อมข้อต่อสวมเร็ว

รายการ	ความกว้างรูใน	ความกว้างรูนอก	ความยาว/ขด
สายลมขด PU-04	5.0 มม.	8.0 มม.	4 เมตร
สายลมขด PU-06	5.0 มม.	8.0 มม.	6 เมตร
สายลมขด PU-09	5.0 มม.	8.0 มม.	9 เมตร
สายลมขด PU-12	5.0 มม.	8.0 มม.	12 เมตร

3. ตะปูสำหรับเครื่องยิงตะปูโดยใช้ลม

ตะปูปืนลมขาเดี่ยว

http://kingbangkok.com.a18.readyplanet.net/images/catalog_pro_1289293468/f20.jpg

http://euroxfire.files.wordpress.com/2013/06/img_1024.jpg

ตะปูปืนลมขาคู่

http://kingbangkok.com.a18.readyplanet.net/images/catalog_pro_1289354407/%C5%D9%A1%B5%D0%BB%D91013.jpg

http://kingbangkok.com.a18.readyplanet.net/images/catalog_pro_1289360003/%B5%D0%BB%D91022J-E.jpg

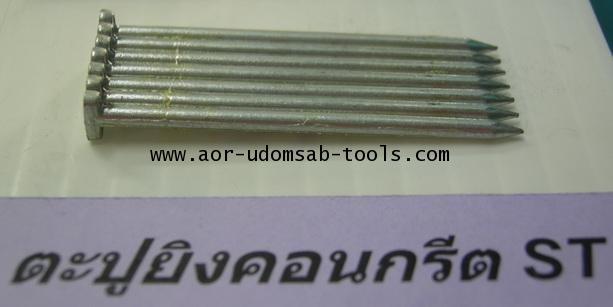

ตะปูปืนลม คอนกรีต

http://img.tarad.com/shop/a/aor-udomsab/img-lib/spd_20110827131115_b.jpg

http://www.thaicarpenter.com/images/catalog_images/1283924621.jpg

4. น้ำมันหยอดเครื่องมือลม

http://www.thaicarpenter.com/images/catalog_images/1318509131.jpg

วิธีการใช้งานเครื่องยิงตะปูใช้ลม
 http://www.thaicarpenter.com/

1. หยอดน้ำมันปืนลมก่อนใช้งานทุกครั้ง
ก่อนใช้งานปืมลมทุกครั้ง หยอดน้ำมันปืนลม 2-3 หยดเข้าที่ทางลมเข้า เพื่อยืดอายุการใช้งานของปืนลม

http://www.thaicarpenter.com/images/column_1292636260/IMGA0043.jpg

2. เสียบสายลมเข้ากับตัวปืน  ใช้ปั๊มลมไม่เกิน 8 BAR

• ใช้ลมที่แห้งและสะอาดจากปั๊มลม
• ให้แรงดันลมอยู่ที่ 6-8 Bar (90-120 Psi)
• ต่อชุดดักน้ำส่งน้ำมันที่ปั๊มลม เพื่อให้ได้ลมที่สะอาดและแรงดันคงที่
  • ถ้าแรงดันลมน้อยกว่า 6 Bar ตะปูจะยิงไม่จม
  • ถ้าแรงดันลมมากกว่า 8 Bar ปืมลมอาจชำรุดและระเบิดได้

http://www.thaicarpenter.com/images/column_1292636260/IMGA0044.jpg



 3. การบรรจุตะปูขาเดี่ยว และขาคู่

http://www.thaicarpenter.com/images/column_1292636260/IMGA0048.jpg

จากรูป 3.1  ใช้มือขวาจับที่ตัวปืน และมือซ้ายปลดล็อคท้ายแล้วเลื่อนรางปืนออกมา

http://www.thaicarpenter.com/images/column_1292636260/IMGA0051.jpg
 จากรูป 3.2  ใส่ตะปูในรางปืน ให้ตะปูด้านที่แหลมที่สุดหันไปทางเดียวกับปากปืน ผลักรางปืนเลื่อนกลับที่เดิม
4. วิธีการยิง
กดปากปืนติดกับชิ้นงานแล้วจึงยิง อย่ายิงโดยปากปืนไม่ติดกับชิ้นงาน เพราะจะยิงตะปูไม่จม และอาจเกิดอันตรายได้

* เพื่อเพิ่มแรงยิง ให้ใช้อีกมือกดที่หัวปืน
* ปืนที่มี SAFETY ที่ปากปืน ให้กดปากปืนกับชิ้นงานจึงจะยิงได้
* ปืนที่มี SAFETY ที่ไกปืน ให้ปลดล็อคก่อน จึงจะใช้งานได้

http://www.thaicarpenter.com/images/column_1292636260/IMGA0049.jpg
วิธีการยิง ให้จรดปากปืนที่ชิ้นงาน เพื่อที่ตะปูจะได้จมลงชิ้นงานสนิท สำหรับปืนที่มีแรงดันสูงๆ เช่นพวกยิงคอนกรีต แนะนำให้เอามืออีกข้างจับที่ปากปืนไว้ เพื่อป้องกันแรงดีด

กฎแห่งความปลอดภัยในการใช้เครื่องมือยึดตรึงด้วยแรงระเบิด

สิ่งที่สำคัญอีกอย่างหนึ่งของการใช้เครื่องมืองานช่าง คือการใช้ของให้ตรงกับงาน และเหมาะสมกับวัตถุประสงค์ของงาน เนื่องจากปืนลมยิงตะปูเมื่อใช้งานแล้วจะค่อนข้างอันตราย การใช้งานในแต่ละครั้งควรใช้งานด้วยความระมัดระวัง  มีดังนี้
อ้างอิงที่ : http://www.skills2services.com/

1.  ก่อนใช้จะต้องแน่ใจว่าได้ทำความคุ้นเคยกับลักษณะความปลอดภัย และข้อจำกัดต่างๆ และได้ฝึกการใช้งานที่ถูกต้องอย่างสมบูรณ์แล้ว ขอแนะนำว่าผู้ใช้ทุกคนจะต้องมีประกาศนียบัตรที่ออกให้โดยบริษัทผู้ผลิต เครื่องมือ ซึ่งจะเป็นเครื่องรับประกันได้ว่าผู้ใช้เข้าใจถึงวิธีการใช้งานได้อย่างดี มีการแสดงความสามารถในการใช้งานอย่างถูกต้องและปลอดภัย

2.  ตรวจสอบเครื่องมือโดยละเอียดก่อนใช้งาน เพื่อให้แน่ใจได้ว่าเครื่องมืออยู่ในสภาพพร้อมใช้งาน

3.  สวมแว่นตา ถุงมือ หมวกนิรภัย และอุปกรณ์ป้องกัน เครื่องแต่งกายอื่นๆ ทุกครั้งที่ปฏิบัติงาน

4.  อย่าพยายามยิงวัสดุยึดตรึงที่มีความแข็งน้อยกว่าพื้นที่ยึดตรึง เช่น อิฐหรือกระเบื้อง (glazed brick or tile) เหล็กสปริง (spring steel) เหล็กเหนียวหล่อ (cast steel) และเหล็กหล่อ (cast iron) เป็นต้น ถ้าสงสัยให้ทดลองยิงดูก่อน ถ้าปลายวัสดุยึดตรึงที่ยิงท่อ (blunted) ก็แสดงว่าพื้นที่ยิงแข็งกว่าวัสดุยึดตรึงมาก แต่ถ้าแตกละเอียด (shatter)  ก็แสดงว่าพื้นที่ยิงเปราะ (brittle)

5.  อย่าใช้เครื่องมือกับเหล็กที่มีความหนาน้อยกว่า 3/16 นิ้ว

6.  ยิงวัสดุยึดตรึงให้ห่างจากแนวเชื่อมให้น้อยกว่า 2 นิ้ว เนื่องจากแนวเชื่อมจะมีความแข็งสูงเกินกว่าที่วัสดุยึดตรึงใดๆ จะแทรกตัวเข้าไปได้

7.  ยิงวัสดุยึดตรึงให้ห่างจากขอบของชิ้นงานที่ทำจากเหล็กไม่น้อยกว่า ½ นิ้ว

8.  ปฏิบัติตามคำแนะนำในเรื่องความรุนแรงของประจุและขนาดของวัสดุยึดตรึงจากบริษัทผู้ผลิตเครื่องมือเท่านั้น

9.  ยิงวัสดุยึดตรึงให้ห่างจากขอบของแผ่นคอนกรีตไม่น้อยกว่า 3 นิ้ว การยิงในระยะที่น้อยกว่า 3 นิ้ว อาจทำให้แผ่นคอนกรีตแตกร้าวได้

10.  ติดตั้งเครื่องป้องกันอันตรายเสมอกับเครื่องมือแบบความเร็วสูง

11.  ถ้าไม่แน่ใจในความแรงของประจุของกระสุนปืนที่เลือกใช้ว่าถูกต้องหรือไม่ ให้ทดลองใช้กระสุนปืนที่มีความแรงอ่อนที่สุดดูก่อน แล้วดูการแทรกตัวของวัสดุยึดตรึง  ถ้าการแทรกตัวไม่ดีก็ค่อยๆเพิ่มความแรงขึ้นจนได้ตามต้องการ

12.  อย่าพยายามยิงวัสดุยึดตรึงเข้าไปในรูที่ได้เจาะไว้ล่วงหน้า

13.  ปฏิบัติตามคำแนะนำของบริษัทผู้ผลิตอย่างเคร่งครัดในการใช้เครื่องมือ

14.  ให้ถอดกระสุนปืนและวัสดุยึดตรึงออกทุกครั้งเมื่อไม่ใช้เครื่องมือ ทำความสะอาดและเก็บไว้ในที่ๆ เหมาะสมหลังการบริการในแต่ละวัน

15.  ก่อนที่จะทำการยิงจะต้องแน่ใจก่อนว่าปากลำกล้องปืนของเครื่องมือกดแน่นและตั้งได้ฉากกับพื้นที่ทำงาน

16.  ปฏิบัติกับเครื่องมือเหมือนกับปฏิบัติกับอาวุธปืน และอย่างเล็งเครื่องมือไปยังบุคคลอื่น
